主要成份：三氧化二铁 规格型号：6mm 5mm 4.5mm

概述:公司专业生产脱硫剂及经营销售.
    一、用途及性能
    HT701脱硫剂系列产品是以氧化铁为主要活性组份，添加其它促进剂加工而成的高效气体净化剂。在20℃-100℃之间，对硫化氢有很高的脱除性能，对硫醇类有机硫和大部分氮氧化物也有一定脱除效果。
    HT701脱硫剂主要用于城市煤气、化肥和其它化学工业所用煤气或合成原料气中的精脱硫，也可用于冶金、纺织、化纤、轻工、军工、电子、环保等部门的水煤气、焦炉气、油田气、废气等气体中硫化氢的脱除。
    HT701脱硫剂在使用上具有设备简单、操作方便、净化度高、床层阻力小、适应性强、脱硫快、硫容高、无二次污染等特点，即使在无氧无氨等苛刻条件下，也能高精度脱除硫化氢。
    二、主要物理化学性质

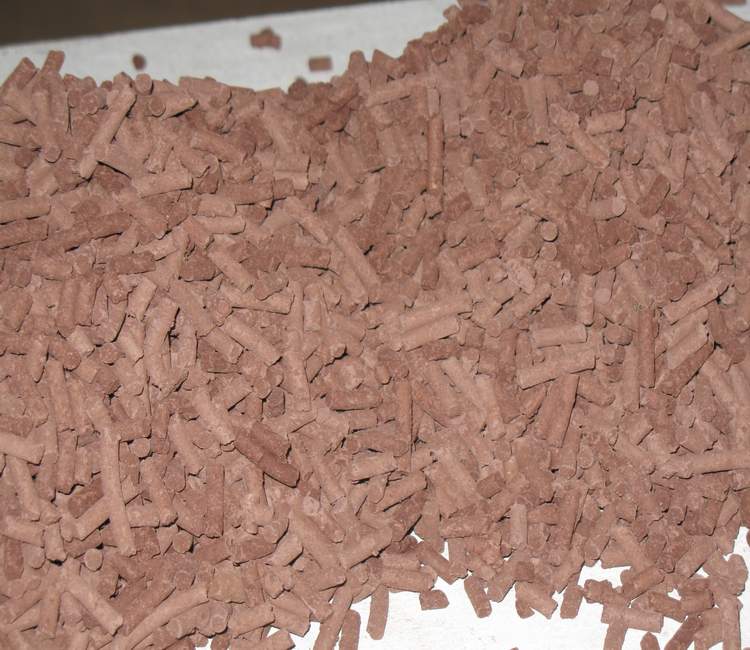

    外观：红棕色条形
    外形尺寸：￠5-6×5-15mm
    堆密度：0.60-0.80kg/L
    强度： ≥50.0N/cm(侧压)
    孔隙率：50-60%
    活性：煤气中含H2S10g/m3时可在数秒钟内脱至0.1ppm以下
    硫容：出口H2S<1ppm时，工作硫容≥30%（重）
    出口H2S < 20mg/m3时，工作硫容≥40%（重）
    出口H2S < 50mg/m3时，工作硫容≥50%（重）
    2、脱硫再生产主要反应原理：
    Fe2O3.H2O+3H2S=Fe2S3.H2O+3H2O (1)
    Fe2O3.H2O+3H2S=2FeS+S+4H2O (2)
    脱硫剂碱性时，反应按（1）式向右进行。当脱硫呈酸性时反应则按（2）式进行。在常温下再生时，反应（1）中生成的硫化铁易于再生，再生反应按下进行。
    Fe2O3.H2O+3/2O2=Fe2O3.H2O+3S
    如果待硫气体中，氧与硫化氢的分子比大于2.5时，脱硫和再生同步进行，因此在有氧碱性气氛条件下有利于氧化铁脱硫剂的正常使用。
    三、操作使用条件
    空速400-800h-1(加压或H2S含量低时可适当提高)
    线速度：0.10-0.30米/秒（空塔）
    压力：常压[或加压至3.92×106pa(40kg/cm2)以内]
    温度：常温-100℃
    水份含量及PH值：
    脱硫剂中水份起介质作用，其量应在10%以下为宜，使用中要求气体中带有少量水蒸气，以抑制气流将脱硫剂中水份带走，但不宜大量水蒸气，以防在床层中冷凝而造成微孔堵塞。PH值8-9.
    本品为化学吸附型脱硫剂，随与气流接触先后顺序不同，其吸硫量也不一致，为了使脱硫剂达到较高利用率，最好设置2-3个脱硫塔串联使用。第一塔脱硫剂首先失活，将第一塔脱硫剂更新，气体按2-3-1顺序通过，然后更换第二塔脱硫剂；使气体按3-1-2顺序通过，这样可以使脱硫剂达到最大的吸附值。
    脱硫剂用量由以下条件决定：
    1、原料气中H2S浓度和气体流量
    2、脱硫塔出口H2S浓度要求值
    3、脱硫剂更换周期
    四、再生操作条件
    脱硫塔出口气中H2S超过1ppm或超出要求指标，而饱和硫容尚未到30%时，则应进行脱硫剂的再生，操作条件为：
    空速：0.5-140h-1（根据再生温度变化情况调节）
    压力：常压
    温度：30-60℃（调节空速和控制再生气中O2含量）再生后的脱硫剂活性随再生次数逐渐下降。
    五、注意事项
    1、装填
    脱硫剂装填好坏，直接影响使用效果，必须引起足够重视。装填时应注意以下几点：
    ①由于运输、装卸过程中产生粉尘装填前须过筛。
    ②新脱硫剂强度较低，在脱硫过程中随吸硫量的增大而强度递增，故在脱硫塔中应分层装填，每层以0.7-1米的高度为宜（一般应控制高径比>3）.
    ③装填过程中，禁止脚踏脱硫剂，可用木板垫在料层上，再进行扒料和检查装填情况。
    ④脱硫塔顶部原料气入口处，必须装有格蓖板或碎焦块，以防上面吹散脱硫剂。
    ⑤脱硫时不必专门加热而耗能，但在冬室外的脱硫装置必须保温，以免气体过冷，降低脱硫剂活性和床层上积水而恶化操作。
    2、运输与保管：
    （1）脱硫剂在运输时要轻装轻放，避免振动和碰撞，以免粉化。
    （2）脱硫剂在保管期间，要防止吸潮和化学污染。
    六、技术咨询与服务
    HT701脱硫剂在国内干法脱硫领域是一个新品种，弥补了氧化锌，活性碳某些不足之处，其主要性能达到或超过国外同类型脱硫剂指标。工业化范围比较广泛，气氛、条件、要求各有不同。因此，用户单位使用这一新型脱硫剂时，可以与我公司取得联系，以便针对性地提出脱硫方案，满足用户要求。
